柴油锤打桩机主体也是由汽缸和柱塞组成,其工作原理和单缸二冲程柴油机相似,利用喷入汽缸燃烧室内的雾化柴油受高压高温后燃爆所产生的强大压力驱动锤头工作。柴油锤按其构造形式分导杆式和筒式。导杆式柴油锤以柱塞为锤座压在桩帽上,以汽缸为锤头沿两根导杆升降
打桩时,先将桩吊到桩架龙门中就位,再将柴油锤搁在桩顶,降下吊钩将汽缸吊起,又脱开吊钩让汽缸下落套入柱塞,将封闭在汽缸内的空气进行压缩,气缸继续下落,直到缸体外的压销推压锤座上燃油泵的摇杆时,燃油泵就将油雾喷入缸内,油雾遇到燃点以上的高温气体,当即发生燃爆,爆发力向下冲击使桩下沉,向上顶推,使汽缸回升,待汽缸重新沿导杆坠落时,又开始第二次冲击循环。
产品特点
1、设备打桩稳定性好,主机重心低,接地面积较大达到15平方米、桩机在行走移位及打桩过程中较强的抗倾覆稳定性,并能保证打桩有较高的入桩垂直度
2、施工成本低、性价比高。减去了使用枕木的烦恼。既降低了施工成本和劳动强度,节省人力(2人/班),又提高了工作效率
3、采用电动机驱动,噪音小,不干扰居民,无废气排放
4、施工桩灵活、快速找准桩位:两条行走船可纵向调整机械桩架位置
5、转场方便,桩机部位简单可靠,转场时桩机安装的拆卸极为方便
6、桩机可挂DD系列导飘走锤或者相应的打击能量筒式柴油锤、液压锤
7、升降油缸安装在平台内侧,避免拖桩吊桩对油缸的碰撞
8、可配备多种工作装置。可根据用户需要更换相应的鹅头结构,可适用于振动锤、液压锤、长螺旋钻机及轴钻机
9、人性化设计,操作舒适,拖桩、吊桩、行走等操作可在操作台控制,部分功能采用遥控控制方式

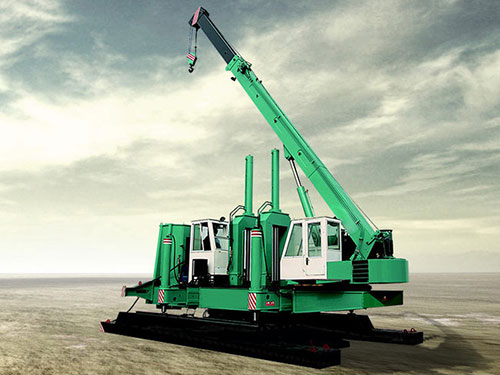

静力压桩机介绍
1、静力压桩机是一种在工程建设中预制桩基础施工的工程机械,主要用于房建桩基础,有些高速公路软基础,机场跑道等基础施工,在我国主要用于房建桩基础施工(十八层以下高层)
2、适应的地质,土层,回填土层,强风化,不太适应密砂层的地质施工
3、静力压桩机是利用作用力与反作用力的原理利用液压油缸将预制桩(方桩或管桩)压入地下,假如说单桩承载力是300T,那么桩机自重力上配重的总重量必须大于等于300T,才能将桩压下去
4、静力压桩机的制造没有国家标准,只有行业标准,它的动力系统是几个380V,(50HZ或60HZ)的交流电动机,无污染,噪音小
5、静力压桩机的结构组成,1、行走机构;2、压桩机构;3、吊桩机构;4、升降机构;5、边桩机构几大部分组成
6、桩机的操作,桩机施工时至少要4个工人,开主机、开吊机、捆桩,、对桩位焊接各一位。一台桩机在工人操作熟练,场地平整,地址好,供桩及时的情况下12小时能压1000-1200米桩
7、桩机的转场与运输,必须要分解,由2台至6台13米至20米的半挂拖车运输,在工地安装与分解时需要25T左右的轮式起重机
产品特点
悬臂横向对向伸缩机构设计,伸缩油缸伸出时,机器具有最大宽度,以提高机器稳定性,油缸缩回时,机器具有最小宽度,以满足机器运输时的宽度要求
根据大多数工地土质比较松软,大型设备容易陷入的特点,此款机器设计为上下双层短船结构,将传统的整体式的短船结构优化为上下两短船结构,下层短船的大小满足机器稳定性和接地比例的要求,上层短船满足机器横向移动和转向的要求,当机器处于工作状态时,将上下短船连接起来形成一个整体,当机器处于运输状态时,将下层短船拆掉,而不需要拆除液压管路等其它部件即能满足运输的限高和限宽要求,真正实现了整机运输,大大减少辅助工作时间,提高工作效率,降低劳动强度,节约拆装费用
静力压桩机技术参数 | ||||||||
型号 | 80 | 120 | 200 | 240 | 420 | 680 | 800 | |
额定压桩力 | ≦90 | ≦130 | ≦210 | ≦260 | ≦460 | ≦740 | ≦880 | |
压桩速度 | 低速 | 9.1 | 8.5 | 8.2 | 8.2 | 7.8 | 7.5 | 6.5 |
高速 | 1.1 | 0.9 | 1.8 | 1.8 | 1.23 | 0.8 | 0.9 | |
一次压桩行程 | 1.5 | 1.5 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | |
一次行走距离 | 纵向 | 1.6 | 1.6 | 2.2 | 2.2 | 3.6 | 3.6 | 3.6 |
横向 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.6 | 0.7 | |
每次转角 | 15 | 15 | 15 | 15 | 11 | 11 | 11 | |
升降行程 | 0.65 | 0.65 | 0.75 | 0.75 | 1 | 1.1 | 1.1 | |
适用方桩 | 最小 | □150 | □150 | □200 | □200 | □150 | □150 | □0.7 |
最大 | □300 | □350 | □400 | □400 | □600 | □600 | □600 | |
适用圆柱 | 最小 | Ф150 | Ф150 | Ф200 | Ф200 | Ф250 | Ф250 | Ф250 |
最大 | Ф300 | Ф350 | Ф500 | Ф500 | Ф600 | Ф600 | Ф600 | |
吊机起重量 | 标配 | 5 | 8 | 10 | 10 | 16 | 16 | 20 |
选配 | 8 | 10 | 12 | 12 | 18 | 20 | 25 | |
吊桩长度 | 标配 | 8 | 10 | 14 | 14 | 15 | 15 | 15 |
选配 | 10 | 12 | 15 | 15 | 17 | 17 | 17 | |
工作宽 | 4.25 | 4.35 | 6.2 | 6.2 | 7.31 | 8.36 | 8.56 | |
运输高 | 2.99 | 2.99 | 3.12 | 3.12 | 3.12 | 3.15 | 3.19 | |
总重量 | 80 | 120 | 200 | 240 | 420 | 700 | 800 |
